Un réseau informatique efficace repose sur une infrastructure bien conçue, et l’un des composants essentiels est le switch Ethernet. Ce dispositif joue un rôle crucial dans la distribution des données à travers un réseau local (LAN). Toutefois, quels sont les avantages de l’utilisation d’un switch ?
Plan de l'article
- Les principes de base d’un switch Ethernet
- Les caractéristiques et les avantages de l’utilisation d’un switch
- Apprenez à configurer un switch pour votre réseau
- Les différents types de protocoles de commutation disponibles pour votre réseau
- Le bon emplacement et la bonne configuration de votre switch Ethernet
Les principes de base d’un switch Ethernet

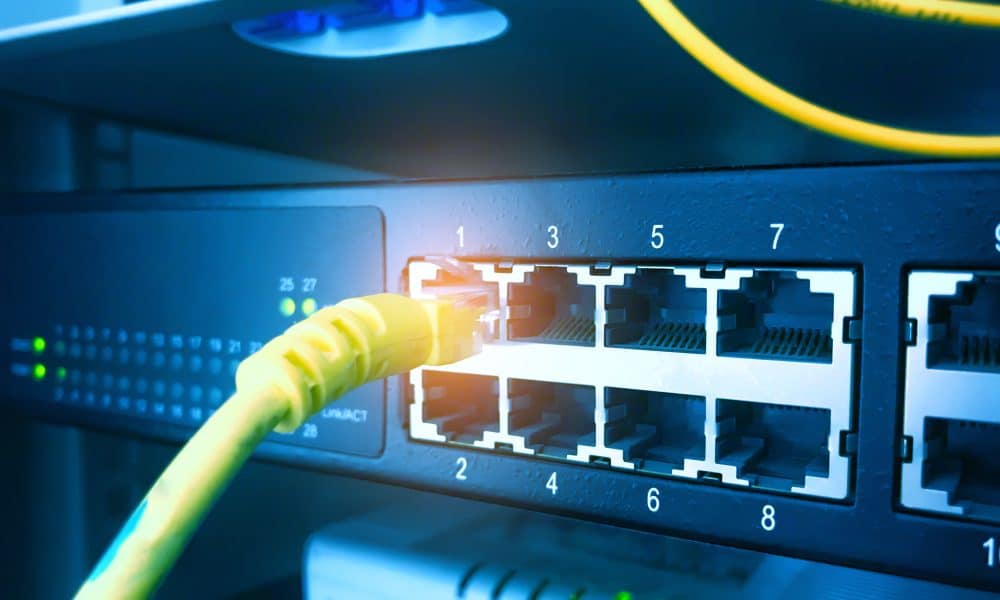

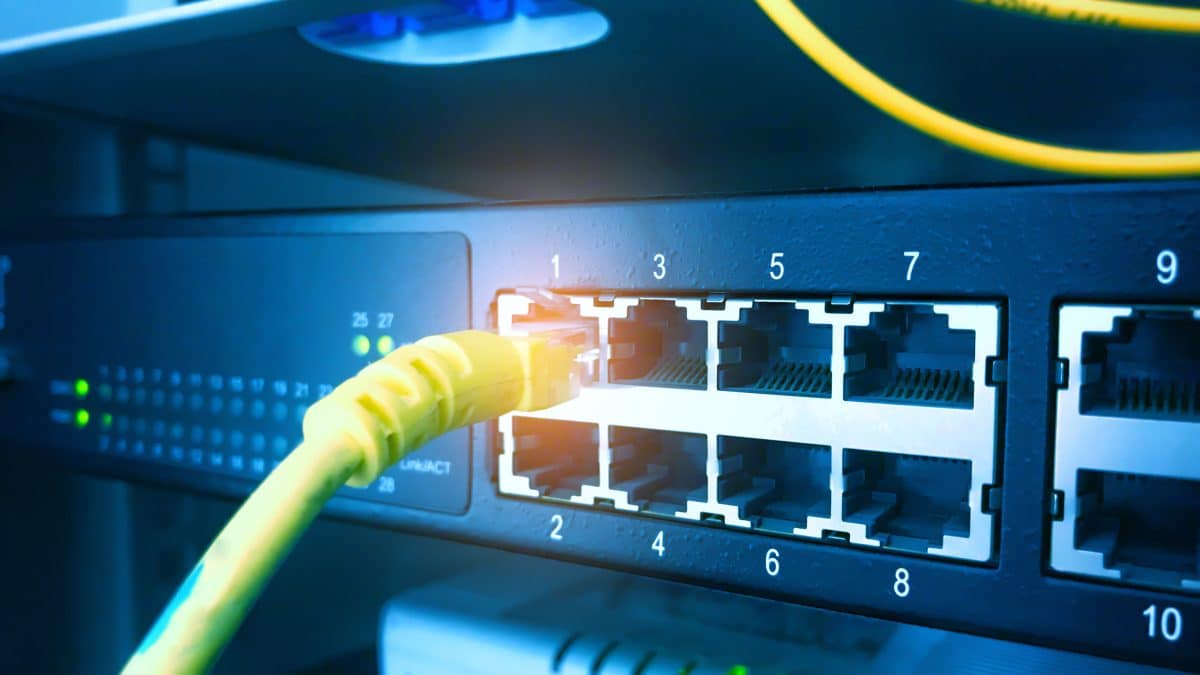

Un switch Ethernet est un dispositif qui permet de connecter plusieurs appareils ensemble, comme des ordinateurs, des imprimantes, des serveurs… Ses principes de base reposent sur sa fonction de commutation de trames de données à travers un réseau local (LAN). Le switch Ethernet fonctionne au niveau de la couche de liaison de données du modèle OSI.
A lire également : Résoudre HTTP Error 500 chez OVH : astuces et solutions pratiques
Quand il reçoit une trame de données, il extrait l’adresse MAC source et la compare à sa table d’adresses MAC. Cette table contient les adresses MAC des appareils connectés à chaque port du switch. Si l’adresse MAC de destination est présente dans la table, le switch envoie la trame uniquement à ce port spécifique. Dans le cas contraire, il transmet la trame à tous les ports, à l’exception de celui d’origine.
Le mécanisme de commutation des trames permet une transmission efficace des données à travers le réseau. Un autre principe clé d’un switch Ethernet est la gestion des diffusions (broadcasts) et des multidiffusions (multicasts). Avec ses principes de base, ce dispositif offre une gestion intelligente du trafic, ce qui en fait un élément essentiel pour assurer un réseau local efficace et performant.
A voir aussi : Comment convertir 1/4 de litre en millilitres en moins de deux minutes: une pratique facile et rapide!
Les switchs Ethernet sont disponibles dans une variété de gammes dans des boutiques de vente de matériel et d’accessoires informatiques. Si vous souhaitez en acheter un, vous pouvez également passer votre commande en ligne sur un site de vente spécialisé.
Les caractéristiques et les avantages de l’utilisation d’un switch
Les switchs Ethernet offrent plusieurs caractéristiques et avantages qui en font un choix essentiel pour les réseaux locaux. Voici quelques-uns des principaux avantages :
- la capacité de commutation,
- la vitesse de transfert de données,
- la gestion des collisions,
- l’amélioration des performances du réseau.
Les switchs modernes offrent en général une capacité de commutation élevée. Ainsi, ils peuvent gérer simultanément plusieurs connexions et transférer les données à une vitesse élevée. Cela permet un meilleur débit et une réduction des temps de latence. Contrairement aux hubs, les switchs Ethernet permettent d’éviter les collisions de données, car ils transmettent les données uniquement aux ports nécessaires. Ils aident à améliorer les performances du réseau en évitant les congestions et en assurant une transmission fluide des données.
Les switchs Ethernet modernes offrent pour la plupart des fonctionnalités avancées telles que la QoS. Celle-ci permet de prioriser certains types de trafic pour garantir une bande passante optimale pour des applications critiques. Les switchs avancés prennent également en charge les VLAN, permettant de segmenter le réseau en plusieurs sous-réseaux virtuels pour une meilleure gestion et sécurité. Ils possèdent aussi des fonctionnalités de sécurité avancées pour protéger le réseau contre les menaces potentielles. Certains switchs sont en mesure de détecter les tentatives d’intrusion et les attaques en surveillant le trafic réseau et en identifiant les comportements anormaux.
Apprenez à configurer un switch pour votre réseau
La configuration d’un switch est une étape importante pour assurer un fonctionnement optimal de votre réseau. Pour ce faire, connectez les câbles Ethernet appropriés aux ports du switch, en les reliant aux appareils à intégrer au réseau. Utilisez des câbles de haute qualité, tels que des câbles CAT5e ou CAT6, pour garantir des connexions stables et rapides. Vous devez utiliser un navigateur web pour accéder à l’interface de gestion du switch en entrant son adresse IP attribuée.
Dans l’interface de configuration, configurez les paramètres de base tels que l’adresse IP du switch, le masque de sous-réseau et la passerelle par défaut. Choisissez une adresse IP statique pour le switch afin de pouvoir y accéder à distance de manière fiable. Si nécessaire, configurez des VLAN pour segmenter votre réseau en groupes logiques distincts. Cette fonctionnalité vous permet d’organiser et de gérer plus efficacement les différents appareils et services du réseau.
Les différents types de protocoles de commutation disponibles pour votre réseau
Les différents types de protocoles de commutation offrent des fonctionnalités spécifiques pour répondre aux besoins de performance, de sécurité et de gestion du réseau.
Le protocole STP (Spanning Tree Protocol)
Le STP est un protocole de commutation largement utilisé pour éviter les boucles dans les réseaux Ethernet. Il identifie les boucles potentielles dans le réseau et désactive sélectivement certains chemins redondants. Ainsi, il permet de maintenir un seul chemin actif entre les appareils, tout en activant automatiquement des chemins alternatifs en cas de panne d’un lien. Cela garantit une topologie de réseau sans boucle, assurant sa stabilité et sa fiabilité.
Le protocole VLAN (Virtual Local Area Network)
Le VLAN permet de créer des réseaux virtuels logiques indépendants à l’intérieur d’un même ou de plusieurs switchs. Il offre une segmentation du réseau en regroupant des appareils dans des groupes logiques, même s’ils sont physiquement connectés au même switch. Cela permet d’améliorer la sécurité, de simplifier la gestion du réseau et d’optimiser les performances en réduisant le trafic diffusé à tous les appareils.
Le protocole Link Aggregation (LACP – Link Aggregation Control Protocol)
Le LACP permet de combiner plusieurs liens physiques entre un switch et d’autres appareils en un seul lien logique. Il fait augmenter la bande passante entre les appareils en utilisant efficacement les liens disponibles. De plus, le LACP offre une redondance accrue en permettant aux liens de se répartir la charge du trafic et de se secourir mutuellement en cas de panne d’un lien. Cela améliore les performances globales du réseau en offrant une bande passante accrue et une tolérance aux pannes.
Le bon emplacement et la bonne configuration de votre switch Ethernet
Pour garantir un fonctionnement optimal de votre switch Ethernet, il est important de lui trouver l’emplacement idéal. Placez-le dans un endroit bien ventilé pour éviter la surchauffe. Les switchs génèrent de la chaleur quand ils sont en fonctionnement, il est donc essentiel de les placer dans un environnement où l’air peut circuler librement. Évitez de les mettre dans des armoires fermées ou des espaces confinés.
Assurez-vous également qu’il y a suffisamment d’espace autour du switch pour permettre la circulation de l’air et pour faciliter l’entretien et l’accès aux câbles. Placez le dispositif de manière centralisée par rapport aux appareils qu’il connecte. Cela réduit la longueur des câbles nécessaires et facilite l’accès aux périphériques. Un emplacement centralisé permet de minimiser les pertes de signal et d’assurer une connectivité fiable sur l’ensemble du réseau.
Pour protéger le switch et le réseau, il est crucial de configurer des mesures de sécurité adéquates. Définissez des mots de passe forts pour l’administration du switch, en utilisant des combinaisons de caractères complexes. Activez les fonctionnalités de sécurité disponibles, telles que la liste de contrôle d’accès (ACL) qui permet de contrôler l’accès au switch.
